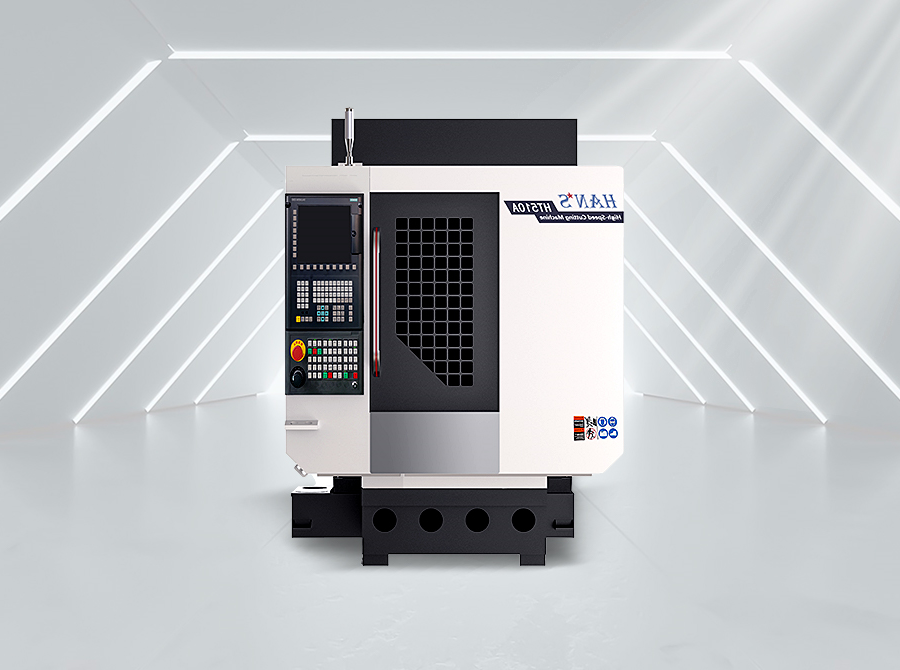

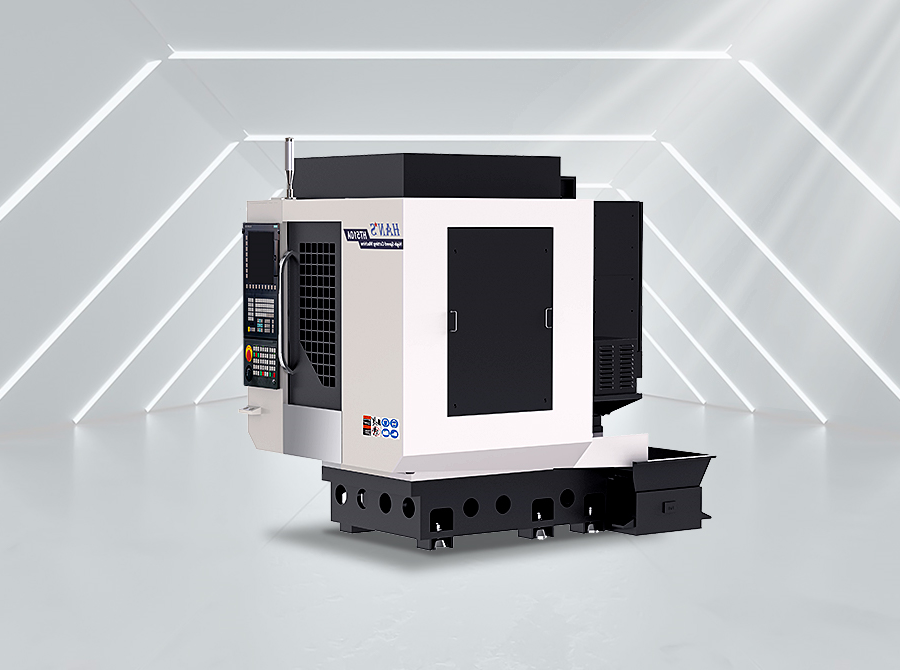

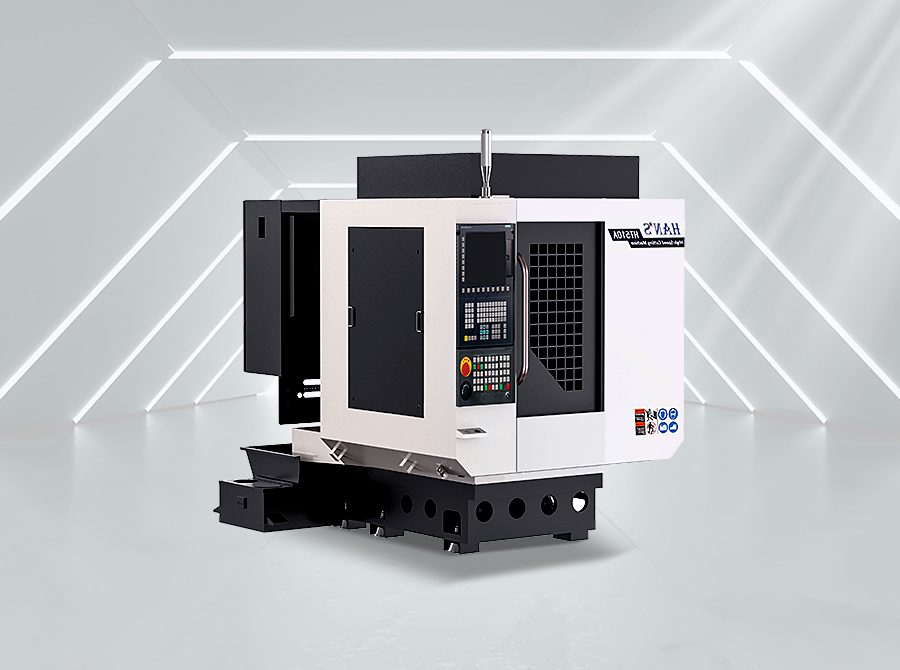

高速钻攻中心HT510A

车辆优势特点 1、全面高刚性切削能力的小型高速钻攻中心；
2、BT30（BBT30*)主轴，高效率攻牙，转数为24000rpm；
3、X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应；
4、高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强；
5、21T大容量刀库，可选配30T,满足现阶段工艺加工需求,高速伺服换刀系统。

产品应用

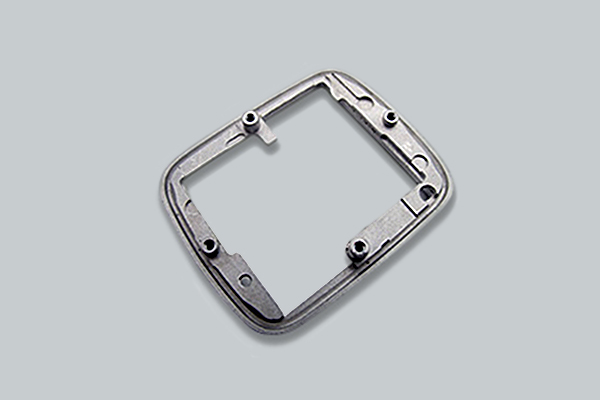

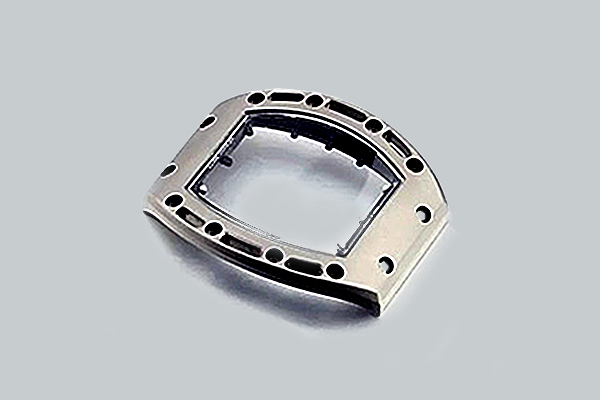

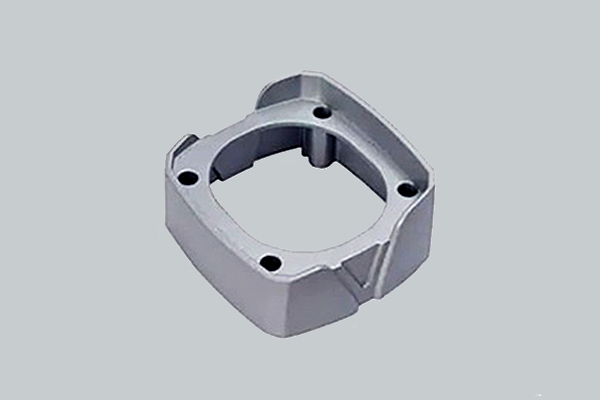

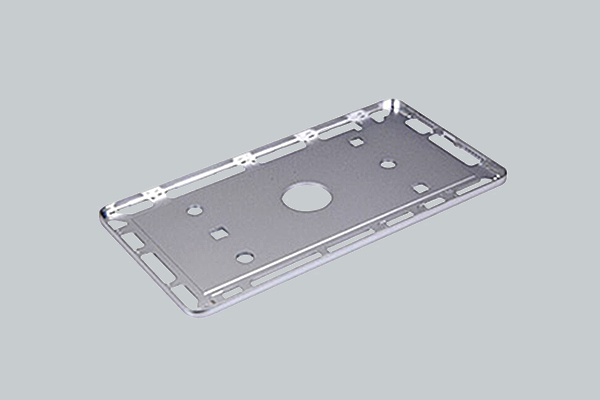

用各个领域：高精度钻铣制作/3C高新产业零元器件制作/新绿色能源各类汽车零元器件制作/高精度模具设备制作/医用职业配件制作/别高精度配件制作。

展开更多 +

产品参数

顶目	明细帐	HT510A	院校
工做标准	X/Y/Z轴旅行线路	510/400/330	mm
	丝杠鼻端到运行台差距（标准规定型）	150-480	mm
	设备主轴鼻端到事业台间距（调高型）	350-670	mm
运作台	办公台夹装范围	650*400	mm
	大工作任务载量	250	kg
	T槽大小	3-14*125	mm
主电动机	较高轉速	24000	rpm
	最高的人轉速	24000	rpm
	比较大扭力超大（S6 40% DC)	40	Nm
	额定容量力矩（S1 100% DC)	19	Nm
	最大的工率（S6 40% DC)	19	Kw
	额定的公率（S1 100% DC)	4.8	Kw
换刀整体	车刀技术要求	BT30
	数控刀用量（*号为可以选择配）	21(30*)	Pockets
	数控刀行式	3.5mm台达伺服电机数控刀
	最多属具直经	100/140	mm
	最大的弹簧宽度	200	mm
	最大的钨钢刀权重	3	Kg
	刀-刀换刀期限（T to t)	1.6	sec
进给	削快速(X/Y/Z)	30/30/30	m/min
	加快挪动的速度(X/Y/Z)	48/48/48	m/min
	确定导致精度(X/Y/Z)	0.005	mm
	连续固定网络速度(X/Y/Z)	0.003	mm
机械性数据	设备面积（含副水箱）	168023202260	mm
机械性数据	生产设备总重	2400	kg

配置

规范标准设备	选择配备
PLC SINUMERIK 828D体统	三菱数控模式M80模式/FANUC模式/SYNTEC模式
前置条件伺服线束数控刀	四轴/Z轴加宽
全封性式个人防护网	飞速电主轴/大刀库系统余量
重新化中心研磨系統	数控车床主轴基地满水后系统的（CTS）
用具箱	对刀仪
地基基础小螺丝水泥垫块	雷尼绍测头
	断刀查重程序
